７．７セグメントＬＥＤの実験

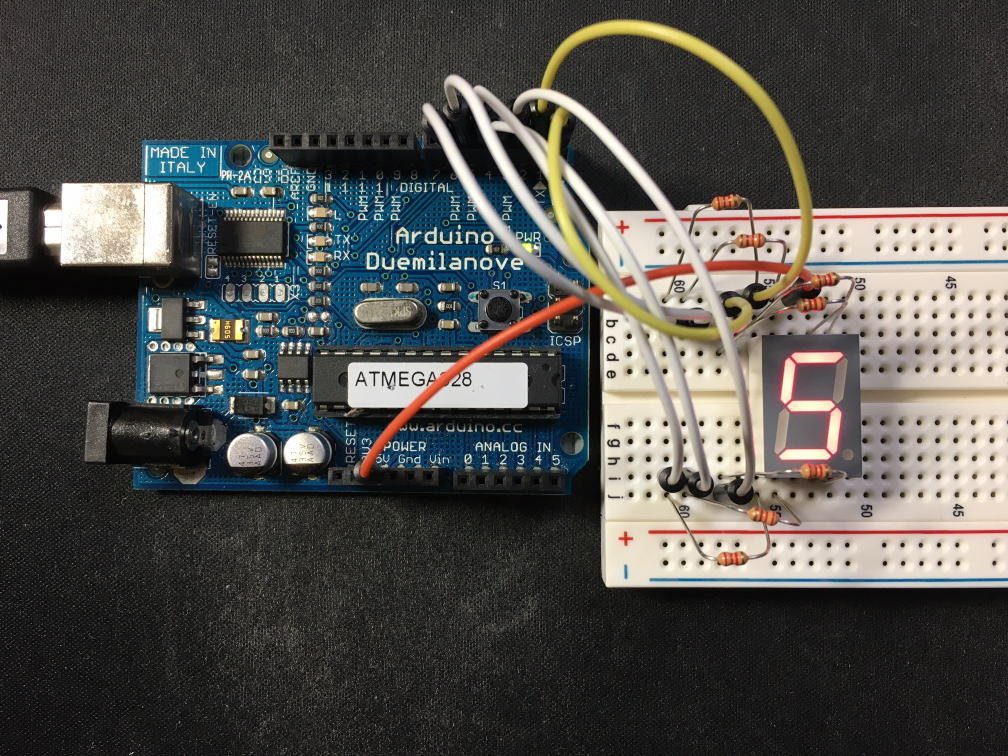

（１）実験写真

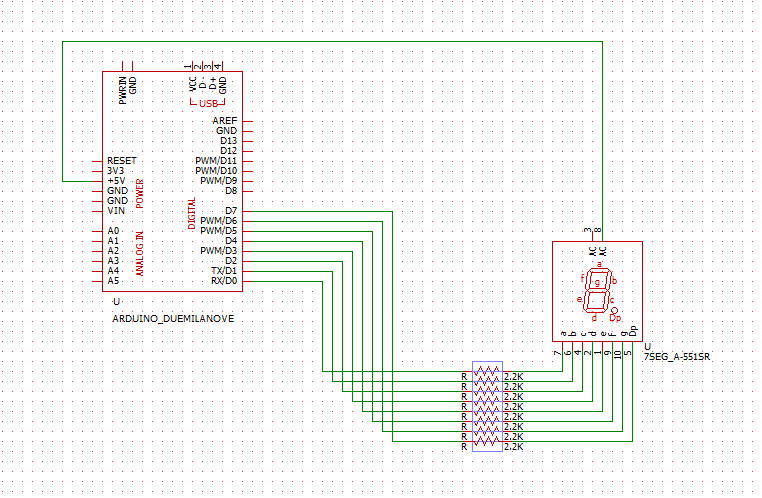

（２）回路図

（３）７セグメント　A=551SR　仕様書

　　　A=551SR.pdf

（４）スケッチ（０〜９を表示）


void setup() {
pinMode(0, OUTPUT);
pinMode(1, OUTPUT);
pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
pinMode(4, OUTPUT);
pinMode(5, OUTPUT);
pinMode(6, OUTPUT);
pinMode(7, OUTPUT);
}
void loop() {

digitalWrite(0, LOW); // 表示[0]
digitalWrite(1, LOW);
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);

delay(1000); // ウエイト

digitalWrite(0, HIGH); // 表示[1]
digitalWrite(1, LOW);
digitalWrite(2, LOW);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, HIGH);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);

delay(1000); // ウエイト

digitalWrite(0, LOW); // 表示[2]
digitalWrite(1, LOW);
digitalWrite(2, HIGH);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
digitalWrite(5, HIGH);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);

delay(1000); // ウエイト

digitalWrite(0, LOW); // 表示[3]
digitalWrite(1, LOW);
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, HIGH);
digitalWrite(5, HIGH);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);

delay(1000); // ウエイト

digitalWrite(0, HIGH); // 表示[4]
digitalWrite(1, LOW);
digitalWrite(2, LOW);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);

delay(1000); // ウエイト

digitalWrite(0, LOW); // 表示[5]
digitalWrite(1, HIGH);
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);

delay(1000); // ウエイト

digitalWrite(0, LOW); // 表示[6]
digitalWrite(1, HIGH);
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);

delay(1000); // ウエイト

digitalWrite(0, LOW); // 表示[7]
digitalWrite(1, LOW);
digitalWrite(2, LOW);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, HIGH);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);

delay(1000); // ウエイト

digitalWrite(0, LOW); // 表示[8]
digitalWrite(1, LOW);
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);

delay(1000); // ウエイト

digitalWrite(0, LOW); // 表示[9]
digitalWrite(1, LOW);
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);

delay(1000); // ウエイト


}

（６）動画（MOV）

　　IMG_5880.MOV
